داکت به قسمتی از فضا گفته میشود که برای تهویه فضاهایی مانند سرویس بهداستی یا حمام از آن ها استفاده میشود. همچنین از داکت میتوان برای عبور لوله کشی ها و تاسیسات برقی از آن استفاده شود.
داكت و ضوابط مربوط به آن

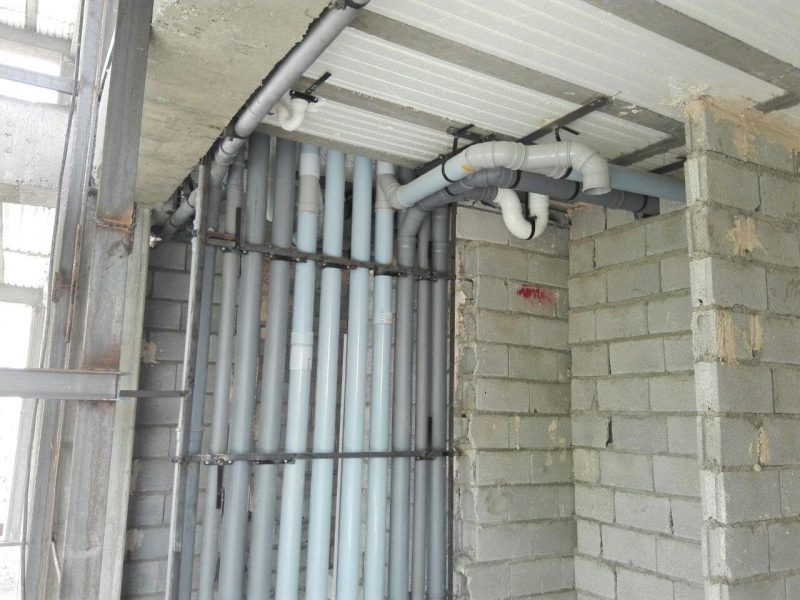

- داكت جهت تهویه لوله های فاضلاب و هم چنین برای انتقال و عبور آب در لوله های تاسیسات به كار می رود و همچنین از آن در كنار سرویس های بهداشتی جهت تهویه و عبور آب استفاده می شود.
- ابعاد داکت نسبت به طبقات و تعداد لوله های ساختمان تعیین می شود.
- از پایین ترین طبقه شروع(از فضای مشاع زیرزمین یا همکف) و به پشت بام ختم می شود.
- اصولا داکت ها به دو دسته تاسیساتی برای انتقال آب و فاضلاب و تهویه برای سرویس بهداشتی و حمام تقسیم می شوند.
ضوابط طراحی داكت تاسیسات و داكت تهویه
- داكت های تاسیسات: رسم داكت تا طبقه زیرزمین ضروری و به صورت خط چین است و در طبقات دیگر باید کامل ترسیم شود .
- داكت های تهویه: ترسیم داكت در طبقات زیرزمین نیاز نیست ولی در طبقات بالایی تا بام ضرورت دارد.
طراحی داکت در پلان چگونه است؟

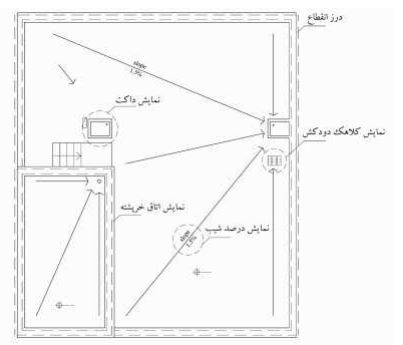

داکت های تاسیساتی را به صورت خط چین طراحی میکنند و باید در تمامی پلان طبقات ساختمان نشان داده شود طراحی این نوع داکت از زیرزمین تا پشت بام لازم است و باید در پلان زیر زمین و پشت بام حتما طراحی شوند. طراحی داکت های تهویه نیز مانند تاسیسات است ولی لزومی ندارد در پلان زیر زمین طراحی شوند ولی باید در پلان تمامی طبقات و پشت بام طراحی شود.
ابعاد داکت ها ارتباط مستقیمی با نوع طراحی تاسیسات و برق شما دارد اما ما به عنوان یه طراح معمار حین طراحی پلان باید یک سری داکت هارا در فضاهایی که نیاز به داکت دارند پیشبینی کنیم که در ادامه ابعاد داکت هایی که ما باید پیش بینی کنیم را به صورت حداقلی در یک جدول برایتان قرار داده ایم.

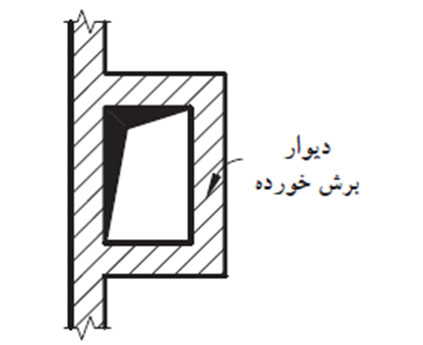

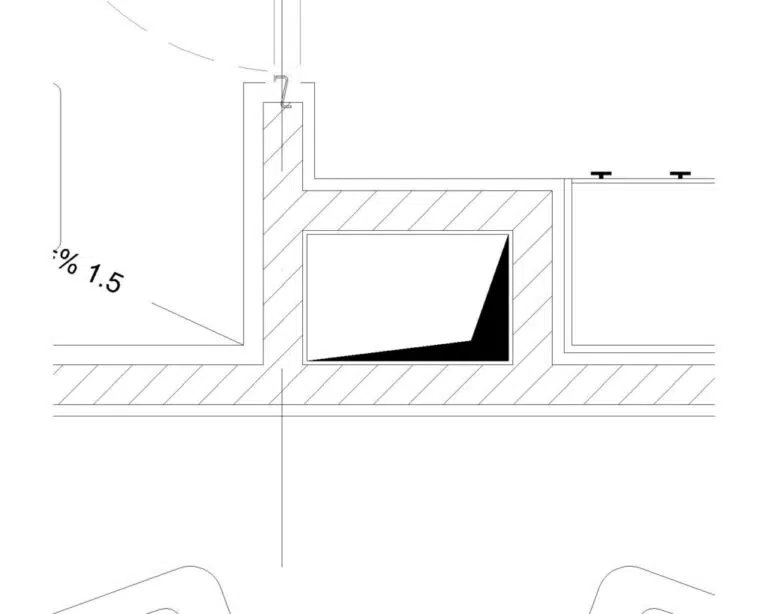

نحوه ترسیم داکت در پلان
ابعاد داکت های تاسیساتی
پیش از آنکه بخواهیم در خصوص ابعاد داکت ها صحبت بکنیم باید به این نکته اشاره کنیم که ابعاد یک داکت تاسیساتی بستگی تعداد تصرف های مصرفی میباشد برای مثال مطابق جدول زیر فضاهای بیشتری قرار باشند از یک داکت مشترک استفاده کنند، متقابلاً باید ابعاد داکت را افزایش داد.
ابعاد داکت های تهویه
برای داکت های تهویه ضوابط خاصی در خصوص ابعاد وجود ندارد اما حین طراحی بهتر است برای فضاهایی مانند سرویس بهداشتی و حمام و آشپزخانه حتما داکت هایی را با یک ابعاد حداقلی 30 در 30 در نظر بگیرید تا فضای مطلوبی را برای این تصرف ها ایجاد کنید.
داکت های سرویس بهداشتی و حمام
برای فضاهایی مانند سرویس بهداشتی و حمام توصیه ما این است که مطابق تصویر از داکت های طولی استفاده کنید تا از ایجاد بیرون زدگی جلوگیری کنید و همچنین فضای کافی برای عبور دادن المان های تاسیساتی داشته باشیم
داکت آشپزخانه
برای داکت آشپزخانه در نظر داشته باشید که ما یک فضایی را برای عبور المان های
تاسیساتی نیاز داریم و همچنین یه داکتی را برای تهویه، اما برای تهویه نیاز نیست تا سقف را سوراخ کنیم بلکه میتوانیم با ایجاد یک سوراخ در دیواره آشپزخانه (در صورتی که آشپزخانه چسببیده به دیوار پیرامونی باشد) و قرار دادن یک هواکش فضای مطلوب را میتوان ایجاد کرد و همچنین در نظر داشته باشید در صورت استفاده از این روش ما به سه سوراخ نیاز داریم(2 عدد ورودی و یک عدد خروجی)
نکات مهم درباره داکت ها
- برای اینکه داکت باید تا زیرزمین ادامه داشته باشند بهتر است که در کنار ستون ها طراحی شوند.
- ابعاد داکت های تاسیساتی که در کنار حمام و سرویس ها قرار دارند حداقل ۴۰*۶۰ است.
- داکت نباید در داخل دیوارها طراحی شوند و دیواری که داکت کنار آن طراحی میشود باید ۲۰ سانتی متر باشد.
- برای طراحی داکت حتما به طراحی داخلی ساختمان توجه بشود .
- برای ترسیم داکت در پلان حتما از نمایش صحیح استفاده شود.
